PG-5035為熱封型之COVER TAPE ，對 PS ，PC 等材質CARRIER TAPE 有穩定之熱封效果及耐候性。提供電子元件做良好之包裝、保護運送等用途。
一、 組成

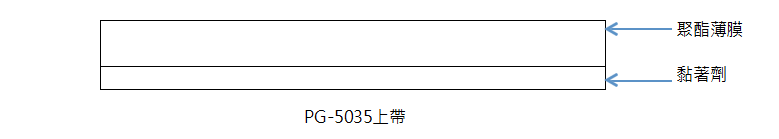

PG-5035上帶以聚酯薄膜為基材，於基材上塗佈抗靜電熱封式黏著劑捲製而成，如下圖所示：







二、材料及加工方法
PG-5035上帶是在PET上塗佈著劑後，捲繞於內徑3"〈英吋〉塑膠捲軸上之產品


三、物性

項目		規格	依據標準	備註
厚 度		0.052 ± 0.005 mm	JIS Z 0237 1991	1. 測試環境溫度23 ± 2℃；相對濕度 65 ± 15%。
寬	度	寬度 ± 0.1mm	JIS Z 0237 1991	2. 熱封拉力之測試以奇菱0.30mm導電PS下帶為基準。熱封條件為熱封壓力30Psig；熱封時間0.3Sec；熱封溫度為135℃。
長	度	長度( 300 + 3 )M	─
外	觀	無色	─	3. 因不同廠牌設備與下帶及貼合手法不同，會產生不同之數據。
表 面 阻	抗	10-8-10Ω	ASTM D ─ 257	4. 若雙方針對產品判斷有異時，則以上述條件做為最終測試依 據。
全 光 線 透 光	率	80 ± 5 %	ASTM D ─ 1003
引 長 強	度	1.5Kg / 10mm以上	JIS Z 0237 1991	5. 建議使用者採用前應與所使用下帶進行完善之各項搭配性測 試。
伸長率		55%以上	JIS Z 0237 1991
				6.通過嚴格老化測試 -20℃ /+55℃ 720小時

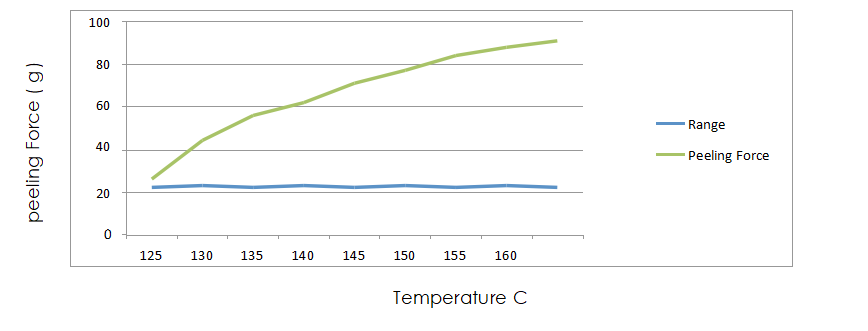

熱封拉力與溫度之參考圖

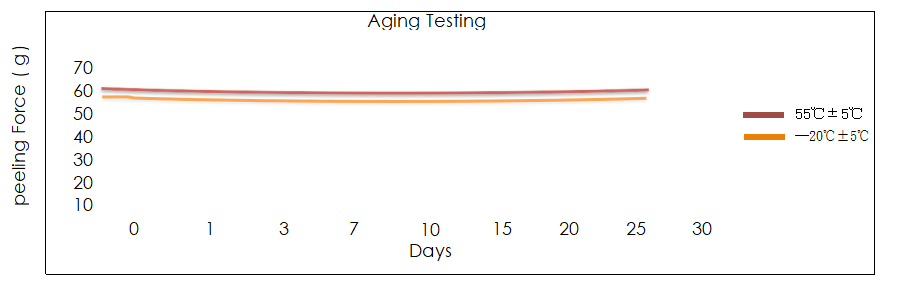

四、產品熱封拉力耐候性測試：





五、品質

 1. 外觀

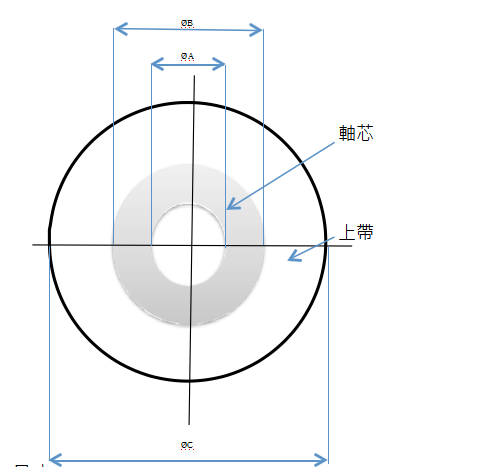

2.製品形狀




 2.尺寸




六、取樣與判斷
1. 取樣方法：製造時每一批號取樣30M
判定：根據第三項之檢驗依據標準，就各項物性進行試驗，必須符合第三項之規定，檢查結果應以檢查成績書表隨貨附上。

 七、標示與包裝
1. 標示：外包裝採用貼標籤或印刷，包括型號、規格、數量及批號。
2. 包裝：使用網愣紙箱。

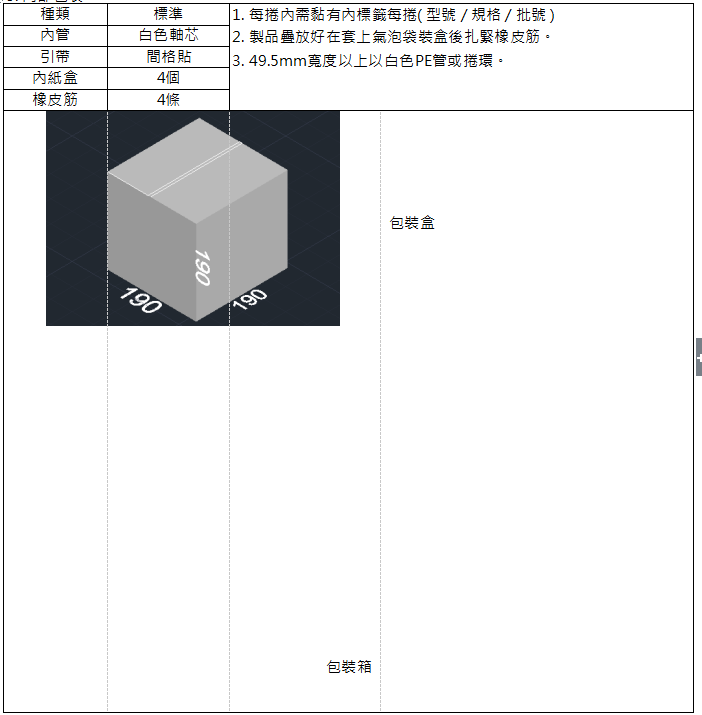

3.內部包裝

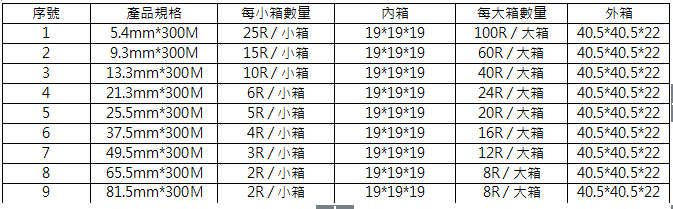

4. 包裝明細



八、批號之定義




九、保存條件與運送
1. 運送時請勿摔丟，使用時避免撞、摔及丟等不正常之使用之情形，以免發生鬆捲/外觀不良等情況。
2. 出廠前已全數檢驗。客戶檢視外觀如發現問題請於一星期內檢附不良品、樣品、圖片及產品捲環內之捲號料反應給我司。
3. 因此產品屬塑料性質，經與空氣及光線接觸會見有變色之正常現象，但不影響物性與使用。
4. 本產品保存期限為出廠後一年，但為保持本品品質，拆箱後若兩天內不使用請務必在密封保持原狀， 並妥善放置於室溫中(20℃至30及相對濕度50%至65%環境)。
5. 本上帶與任一下帶進行零件包裝作業完成後(簡稱包裝完成品)，為避免包裝完成品之特性建議將包裝完成品存放貨運輸條件在50℃以下之環境條件中。如因存放貨運輸條件不當所導致之異常，
非本產品之保證範圍。
十、注意試項：
1. 使用本產品之使用者，建議自行與所需搭配之任一下帶進行相關物性(包含高溫50℃以上、高濕50%
RH以上及低溫0℃以下之耐候性)測試，凡非本規格書或非本產品之EIA標準所條列之規反項目，若有異常時，皆非本產品之保證範圍。建議使用者自行進行相關測試，以確保證本產品與下帶之適用性。
2. 超過本確認書所確認範圍，本公司可依客戶不同需求條件進行上下帶適用性之測試，唯須由使用者提供下帶樣品編號及相關測試條件。
